NVR报警输入报警输出接线方法详解(附图片视频)

  现在很多DVR与NVR有报警输入输出功能,可以外接各种有线探头,如门磁、烟感、红外等,报警输出可以接警灯、警号等,这个功能很实用,但很多用户没有应用这个功能,其它这个功能只需很简单的设置就可以袜了,下面是以海康NVR为例实现这个功能的接线方法,文章结尾附有海康NVR实现报警输入输出的详细操作视频。

  1、先判断录像机是否有报警输入输出接口可以从录像机面板上判断。

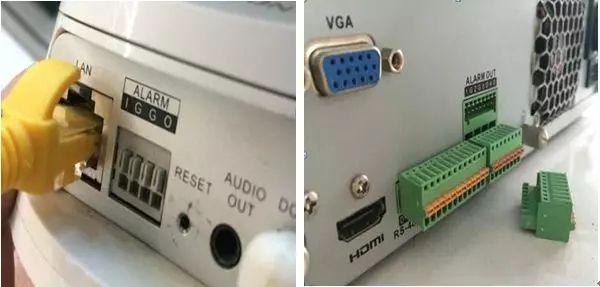

NVR面板报警输入输出接口

  2、接口类型。

NVR面板报警输入输出接中类型

  3、详细参数可查看报警输入报警输出路数。

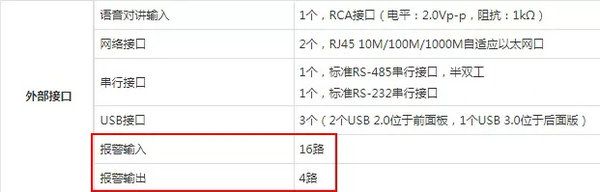

NVR报警输入输出路数

  录像机报警输入报警输出接线,注意:接线之前记得给设备断电。

  1、录像机报警输入接线。

  常见的报警输入设备:红外探测器(红外对射),电子围栏,门磁,烟感等。报警输入只需要接入一个开关量信号,所以不区分正负极,Alarm In和GND直接和报警输入设备的接线连接即可。(报警输入设备是否需要供电根据报警输入设备本身确定。)

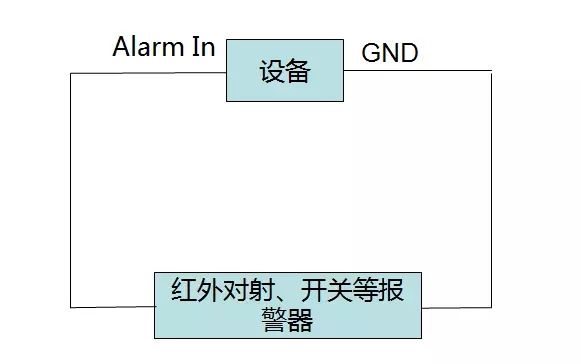

NVR报警输入接口示意图

  2、录像机报警输出接线

  常见报警输出设备:警号(喇叭),报警灯。

  1)报警输出设备直流供电:

  a.录像机的Alarm Out接喇叭或警号的负极

  b.喇叭或警号的正极接电源的正极

  c.电源的负极接设备的GND接口

  注意:如果是直流的报警输出应该在12V 1A这个范围内。

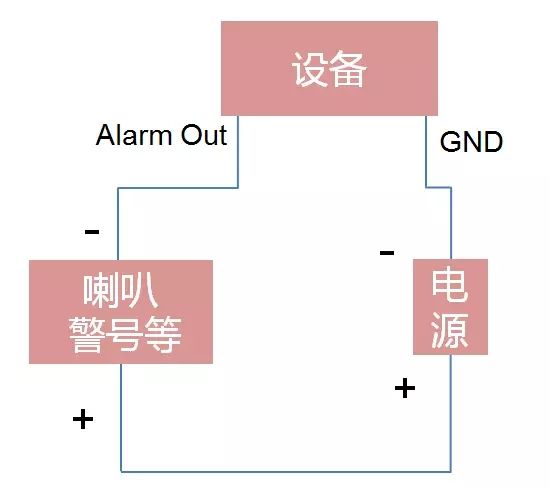

NVR报警输出直流接法示意图

  2)报警输出设备交流供电:

  需要将主板上的短接子断开(分别为JPA1、 JPA2、 JPA3、 JPA4),且外加继电器连接。

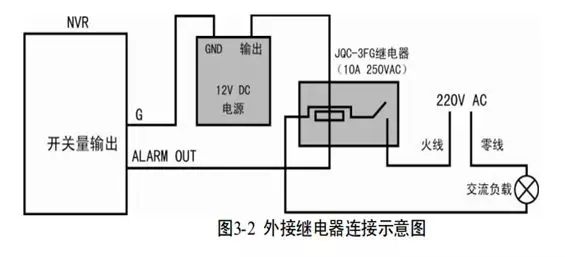

NVR报警输出交流接法示意图

  最后下面附上海康NVR报警输入输出接线方法的视频,请查看


海康NVR报警输入报警输出接线方法视频
