POE交换机、POE分离器供电原理及注意问题

  POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下,在为一些基于IP的终端(如IP电话机、无线局域网接入点AP、网络摄像机等)传输数据信号的同时,还能为此类设备提供直流供电的技术。POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作,最大限度地降低成本。POE交换机供电一般距离不会超过150米。

POE交换机
POE交换机

  PoE供电有两种模式:

  模式A(空闲线45,78供电):45为+,78为-;

  模式B(数据线12,36供电):36为+,12为-。

  PoE供电标准:

  IEEE802.3af标准定义的供电电压是直流44-57v,802.3af标准的输出功率可达15.4W,受电端(PD)可用功率为12.95W;

  IEEE802.3at标准定义的供电电压是直流50-57v,802.3at标准的输出功率可达30W,受电端(PD)可用功率为25.5W;

802.3af与802.3at的参数对比
类别 802.3af(PoE) 802.3at(PoE Plus)
分级 0~3 0~4
最大电流 350mA 600mA
PSE输出电压 44~57V DC 50~57V DC
PSE输出功率 ≦15.4W ≦30W
PD最大功率 12.95W 25.5W
对线数 2 2
缆线 Unstructured CAT-5 or better

  在2012年末业界又推出POH-POWER OVER HDBASET.利用现行的4-Pair 四对线技术加上,双边供电达到60-100W功率,使用5或6类线即可达到。应用在高清视频推播供电给42"LED电视机,以美国2010年新规定42"LED TV 耗电需要低於70W。在国内生产4-Pair 四对线供电目前极少,现在有些带POE的高速球,功率达到60W除非环境特殊,建议不要使用POE供电的高速球机。

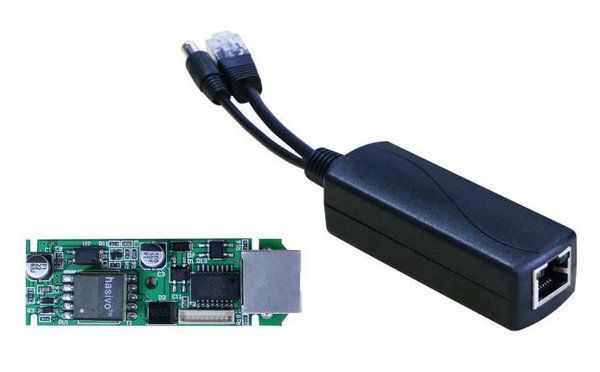

POE分离器
POE分离器

  如果后端没有带POE功能,可以连接POE分离器来进行POE供电。

  POE供电的工作过程

  当在一个网络中布置POE供电端设备时,POE以太网供电工作过程如下所示。

  检测:一开始,POE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

  PD端设备分类:当检测到受电端设备PD之后,POE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

  开始供电:在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。

  供电:为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。

  断电:若PD设备从网络上断开时,PSE就会快速地(一般在300~400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。
