监控系统安装注意事项

  做工程一定不要偷工减料、以次充好,短时间内可能没问题,时间长了,问题肯定要暴露的,监控摄像头室内配线不仅要求安全可靠,而且要使线路布置合理、整齐、安装牢固。

监控摄像头安装

  一、摄像机的安装:

  1、在满足监视目标视场范围要求的条件下,其安装高度:室内摄像机的安装高度以2.5~5m为宜,室外以3.5~10m为宜;电梯轿箱内安装在其顶部,与电梯操作器成对角处,且摄像机的光轴与电梯的两壁及天花板成45度。

  2、摄像机及其配套装置,应注意防破坏,并与周边环境相协调。

  3、在强电磁干扰环境下,摄像机安装应与地绝缘隔离。

  4、室外安装要采取防雷措施。

  5、摄像机安装一定要牢固,防止监控画面抖动。

  6、调试红外线灯必须夜间进行。在夜间通过呈像设备(如监视器等)调整红外光束照明位置。并可以有效调整镜头光圈的设置。

  7、红外线灯安装高度不应超过4米, 太高会影响光线的反射率。角度应由上向下俯角20度为佳, 仰角过大反射率降低。

  8、红外摄像机,尽量避免直射光源,因为红外灯电源控制部分是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。

  9、红外摄像机视场内应尽量避免有全黑色物体、空旷处、水等吸收红外光线的物体,CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD摄像机镜头上成图像的,如果红外光被吸收或减弱,将会大大地削弱红外灯的有效照射效果

  10、必须保障红外线灯的工作指标(详见产品说明书), 如红外线灯的供电电源功率必须高于红外灯本身的工作功率等。

  11、用户使用红外灯首先要仔细阅读使用说明书,特别是为保证人身设备安全的注意事项。检查前面所讲述的配套性方面是否达到要求,应考虑到的影响因素是否考虑到,如未达到要求,可及时调整所用器材。

  12、安装过程中要注意不要用手触摸镜头,CCD靶面,不要让灰尘飘到摄像机上面。

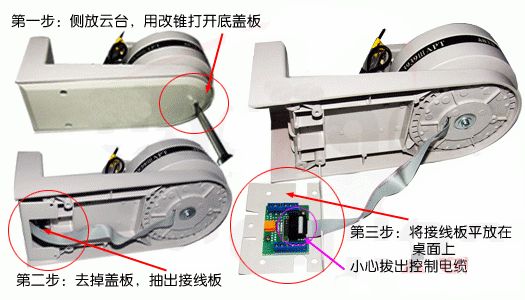

云台安装

  二、 云台的安装:

  1、云台的安装应牢固,转动时无晃动。

  2、应根据产品技术条件和系统设计要求,检查云台的转动角度范围是否满足要求。

  3、解码器应安装在云台附近或吊顶内(但须留有检修孔)。

  4、避免设备暴露无遗在大型马达如电梯,水泵和荧光柱,以及各种高功率的无线电设备环境中。

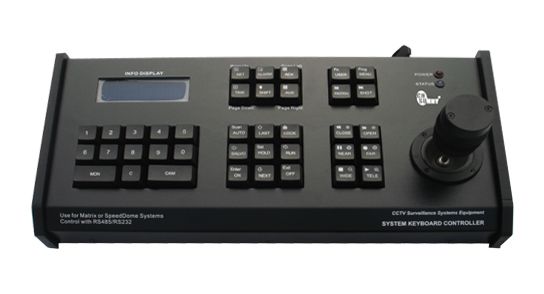

控制设备安装

  三、控制设备安装:

  1、控制台、机柜(架)安装位置应符合设计要求,安装应平稳牢固、便于操作维护。机柜架背面、侧面离墙净距离应符合维修要求。

  2、所有控制、显示、记录等终端设备的安装应平稳,便于操作。其中监视器(屏幕)应避免外来光直射,当不可避免时,应采取避光措施。在控制台、机柜(架)内安装的设备应有通风散热措施,内部接插件与设备连接应牢靠。

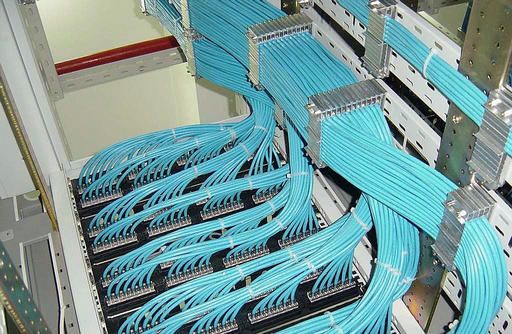

  3、控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔,排列、捆扎整齐,编号,并有永久性标志。

  4、控制设备的工作环境安保系统的设备均要求安装在清洁的空调室内,并要求安装在19"的标准机架上,设备之间应留有适当的空间,需使用强迫通风的风扇。

  5、保证监控室内电源火线、零线、地线按照规范连接。在监控中心设备(监视器、硬盘录像机、矩阵、视频分配器)开启的情况下,使用模拟万用表交流电压档测量以上设备外壳和连接摄像机的视频电缆接头对地电压。该电压越高越易造成摄 像机视频输出部分损坏。当该电压不为零的情况下,要避免带电拔插视频电缆。

监控系统布线

  四、线路部分的安装:

  1、视频线:SYV75-3的视频线一般传输300米以内,75-5的传输500米以内,75-7的可传输800米;另外需要关注的是CCTV同轴电缆的质量,RG59U,RG6和RG11均要求是100%铜芯,及95%的铜质编织屏蔽层。线路环接的最大电阻不能超过 15欧姆。距离超过500米时就要考虑采用光缆传输。

  2、电源线:应选择阻燃电缆,保护皮比较结实,在节省工程成本的前提下,尽量使用粗点的以减少电源的衰减。

  3、控制线:一般选用带屏蔽2*1.0的线缆,RVVP2*1.0。

  4、穿线管:一般情况用PVC管即可,要地埋或防爆的工程应选用镀锌钢管。

  5、选用好的BNC头,这个非常关键,差的BNC头会让你生不如死,一点都不夸张。

  6、监控摄像头用导线,其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

  7、监控摄像头配线时应尽量避免导线有接头。除非用接头不可的,摄像头其接头必须采用压线或焊接,导线连接和分支处不应受机械力的作用。空在管内的导线,在任何情况下都不能有接头,必要时尽可能将接头放在接线盒探头接线柱上。

  8、监控摄像头配线在建筑物内安装要保持水平或垂直。配线应加套管保护(塑料或铁水管,按室内配管的技术要求选配),天花板走线可用金属软管,但需固定稳妥美观。

  9、监控摄像头信号线不能与大功率电力线平行,更不能穿在同一管内。如因环境所限,要平行走线,则要远离50cm以上。

  10、监控摄像头报警控制箱的交流电源应单独走线,摄像头不能与信号线和低压直流电源线穿在同一管内,交流电源线的安装应符合电气 安装标准。

  11、监控摄像头报警控制箱到天花板的走线要求加套管理入墙内或用铁水管加以保护,以提高防盗系统的防破坏性能。摄像头室内配管的技术要求

  12、摄像头线管配线有明配和暗配两种。摄像头明配管要求横平竖直、整齐美观。暗配管要求管路短,畅通、弯头少。
