安防监控电缆种类及应用环境

  视频监控系统中的离防电缆有哪些种类,按照监控摄像头划分为网络与模拟两大类,常见的视频监控电缆有下面几种分类:
模拟视频监控系统常见的安防电缆有:

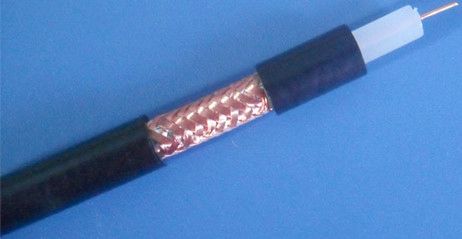

视频同轴电缆

  第一、同轴电缆:模拟视频监控系统中多采用同轴电缆传输模拟视频信号,线材多采用SYV75-3、SYV75-5、SYV75-7三种的。这三种规格的线材线径不同,传输距离也有所不同,SYV75-3可传输100米以内;SYV75-5可传输200米左右;SYV75-7可传输到500米。超过500米中间要接视频放大器。

485双绞线

  第二、485控制线:在模拟监控中,云台监控摄像头或者球机控制信号线采用485信号传输,云台监控摄像头或者球机控制线应采用带屏蔽层的两芯线,线径0.75左右即可,规格型号为RVVP2*0.75。带屏蔽层的现场抗干扰能力较强。

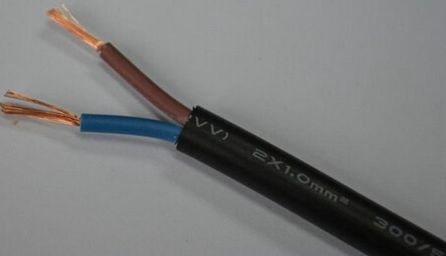

监控电源线

  第三、电源线:监控电源线多采用RVV2*1.5、RVV2*1.0、RVV2*0.5的两芯线,根据传输距离及设备功率计算使用电源线的线径,传输距离越远,设备功率越大,电源线线径越粗。建议一般使用RVV2*1.0以上的。
网络视频监控系统常见的安防电缆有:

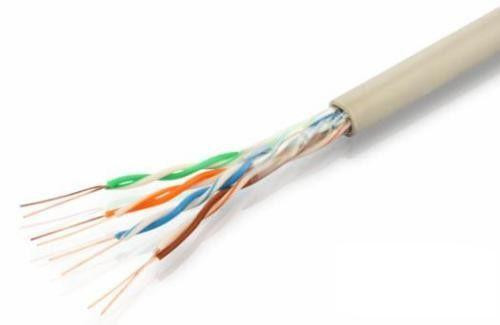

网线

  第一、网线:数字视频监控系统中多采用网线传输数字高清压缩信号。非屏蔽超五类双绞线可传输百兆信号,非屏蔽六类双绞线可传输千兆信号。室外布线可采用室外双护套网线。必须注意的是,网线传输距离不能超过100米,超过100米需增加交换机,并且前端网络监控摄像头到后端NVR存储中间不能相隔四个交换机。否则会导致数据丢包,网络信号时断时续,甚至无法正常连接。

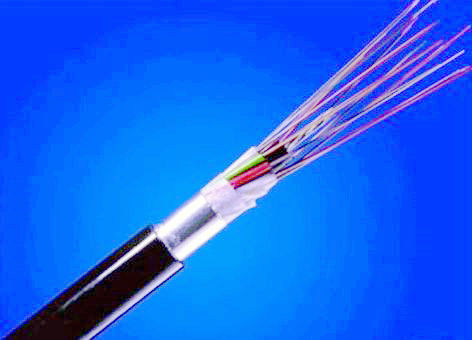

光纤

  第二、光纤:如果传输距离太远,都需要采用光纤传输方式。光纤分为单模光纤和多模光纤,监控工程中多采用单模光纤。单模光纤最远传输距离可达几十公里,而且传输效果稳定,布线方便。一般长距离常见的网络视频监控系统都是采用光纤与网线混搭的形式。
注意事项:室外布线可采用架空或地埋的方式,无论是架空或地埋,都要使用穿线管,可以尽可能的保护线材,同时也要加埋铁线方便后续维护,线头处要做好标识。室内布线可采用桥架或线槽,特殊场合需采用镀锌钢管,防爆软管等。
