分享一款4G监控摄像头的制作以及材料清单(图文)

  随着着4G普及以及4G费用的降低,市场上有很多4G的监控摄像头,一般分为太阳能低功耗,普通4G,然后又分4G带WIFI,4G带有线,4G带WIFI与有线等,分开来说,4G监控摄像头其实就是把监控模组与4G模组装在监控外壳里面而已

  下面介绍一款自制的4G摄像头,功能:4MP像素,MIC,喇叭,双向语音,红外灯,白光灯,APP,带WIFI热点,组装部分图以及材料清单

4G监控摄像头

  先展示整机外观图,为60黑色枪机,尾部双天线,底部有MIC与喇叭,以及安装TF卡与4G卡

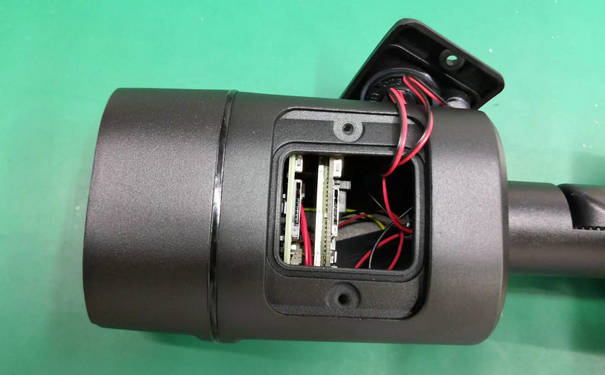

4G监控摄像头插卡部位展示

  模组部分,

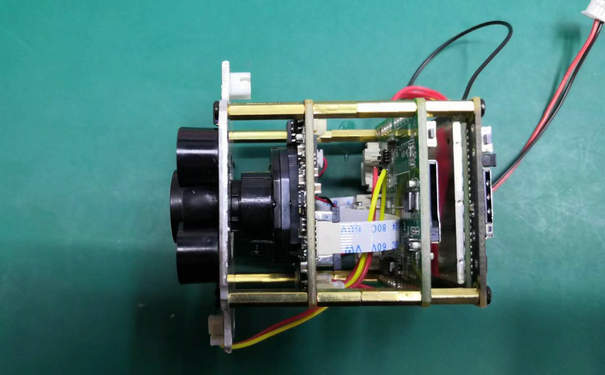

4G监控摄像头模组展示

  4G模组有三个天线位置,分别为4G主天线,4G辅天线,WIFI天线,由于外壳只有两根外置天线,所主有一根为内置天线,默认两根外置天线为4G主辅天线,内置为WIFI天线,如果对WIFI热点要求比较高,可以外置4G主天线与WIFI天线,内置4G辅天线。

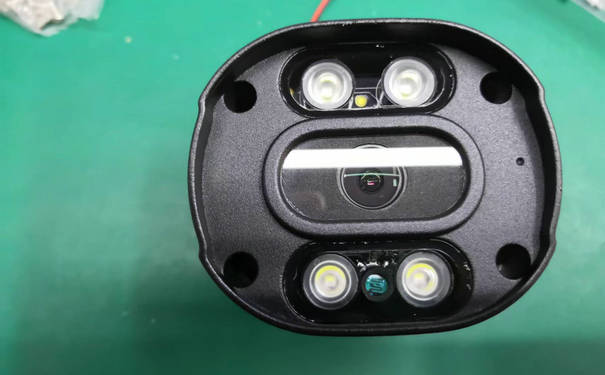

4G监控摄像头正面部分

  正面部分(有黑色装饰片未装),双光灯板,2.8mm镜头

材料清单
名称 用量 厂家
4G模组38板 1
4MP模组 1
扩展板 1
双光灯板 1
外壳套件 1
MIC -33DB 1
喇叭 直径23,8欧1瓦 1
尾线 1
镜头 2.8mm5MP 1
IR-CUT 1
4G天线套(含馈线,铜头,天线杆) 2
WIFI内置天线 1
M2*14铜柱 4
M2*19+3铜柱 4
M2*9+3铜柱 4
PM2*4螺丝 8
PM2*3.5螺丝(锁IR-CUT) 2
PM2.5*5螺丝(锁喇叭盖) 2
PM2.5*18螺丝 4
