视频监控点位室外安装规范

  1、点位选择及安装

  • 摄像机安装点位应尽量远离高压线缆;

  • 摄像机应采用稳定、牢固的安装支架,安装位置应不易受外界干扰、损伤,且应不影响现场设备运行和人员正常活动;

  • 监控区域应无盲区,尽量避免图像出现逆光现象 ;

  • 安装位置应避免摄像机被路牌或树枝遮挡;

  • 安装位置应避免选择在低洼地带,避免机柜等设备被淹没;

  • 室外摄像机应配置雷击保护设备和就近的接地装置。

  2、布线要求

  • 信号传输线必须与高压设备或高压电缆之间保持至少50米的距离;

  • 室外布线尽量选择沿屋檐下走线;

  • 对于空旷地带必须采用密封钢管埋地方式布线,并对钢管采用一点接地,禁止采用架空方式布线;

  3、防水要求

  • 安装立杆采用L型杆时,推荐横杆有一定的上扬角度,防止因横杆密封性不好,雨水倒灌至摄像机顶部。

L立杆

  • 注意走线的接线端防水处理,防止因锈蚀造成图像异常,壁装方式且侧面走线的摄像机出线口必须朝下,电源适配器应放置在配电箱内。

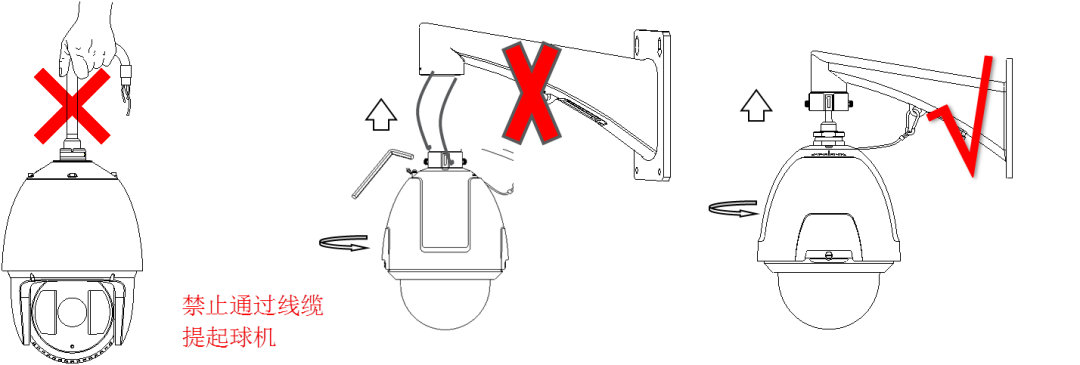

  • 安装球机的过程中,注意避免手提球机输出线运输,以免造成输出线防水处松动,防水性能下降;不要螺纹支架安装时先接线后带线旋转安装,可能会导致绞线,线缆损伤,信号异常。

球机安装示意图

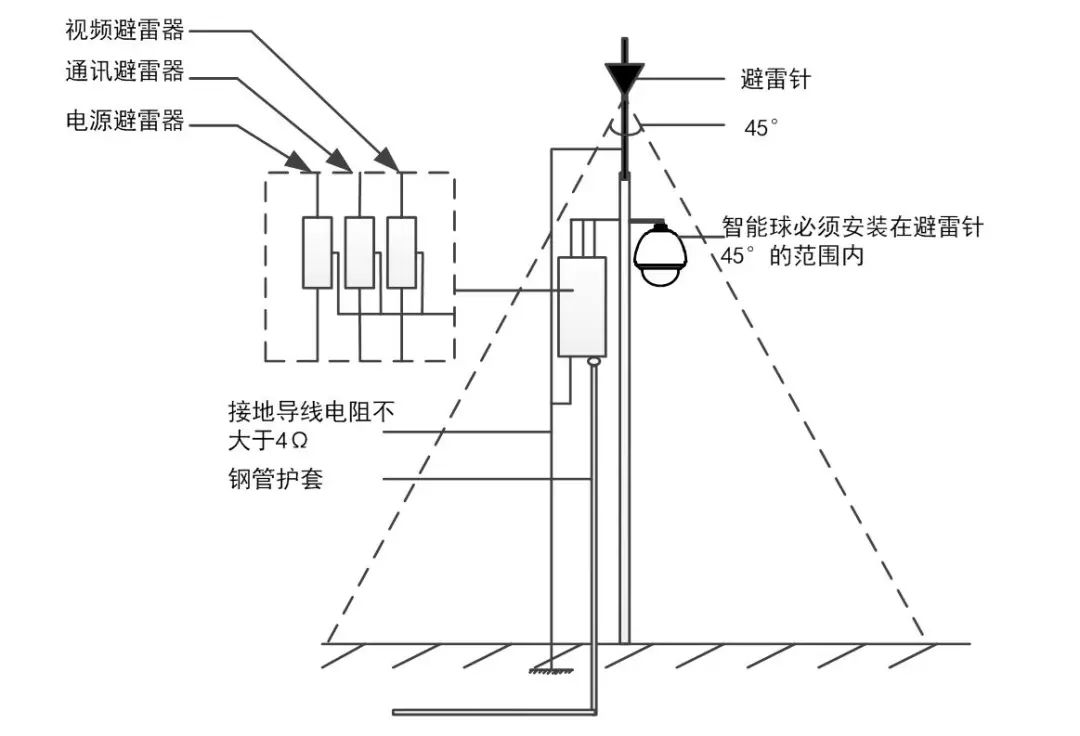

  4、防雷接地

  为了前端设备能可靠、长久地运行,摄像机、立杆、前端机箱及相应设备须接地。

  • 如果摄像机安装水泥柱或者水泥墙面上,则需要对摄像机进行就近接地;如果摄像机安装在金属杆上,且摄像机和金属杆导通良好,则可直接借助金属杆接地。

  • 在强雷暴地区或高感应电压地带(如高压变电站等),必须采取额外加装大功率防雷设备以及安装避雷针等措施。

防雷示意图
