涂鸦智能2.5寸WIFI监控小球机组装步骤与材料清单

  涂鸦智能( TUYA)是全球化IoT开发平台,基于全球公有云,实现智慧场景和智能设备的互联互通。涵盖智能硬件开发工具、全球公有云、智慧商业平台开发三方面,这几年市场占有率越来越高,下面介绍这款涂鸦2.5寸小球的组装方法及材料清单

  组装步骤:

  一、后盖加工

涂鸦智能2.5寸WIFI监控小球机后盖加工

  1、喇叭打硅胶固定,喇叭在边缘打一整圏硅胶,不能有缝隙,否则会漏水。

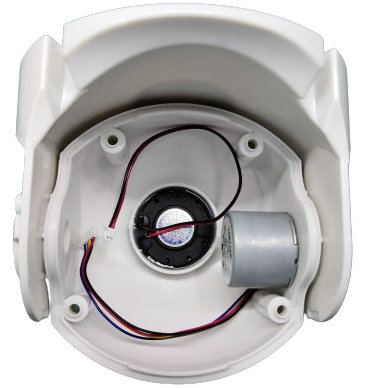

  2、安装垂直电机,用2颗PM2.5*5把电机锁在球机后盖,再把后盖卡到支架,把电机卡扣卡好后,用2颗KA3*8的螺丝螺丝锁死,再把电机主轴上用1颗PM2*5螺丝锁紧,打好螺丝胶,另一侧固定卡扣,把卡扣卡好后,用2颗KA3*8的螺丝锁死。注意卡扣方向,否则上下转动有问题。

  二、前盖加工

涂鸦智能2.5寸WIFI监控小球机前盖加工

  1、把TF卡口的防不硅胶片插入固定

  2、咪头打硅胶固定,把咪头尾部全部打满硅胶就可以。

  3、把IR-CUT用2颗PM2*3.5螺丝锁在主板上,再把镜头钮在IR-CUT上,插好IR-CUT连接线,调好镜头后用UV胶固定。

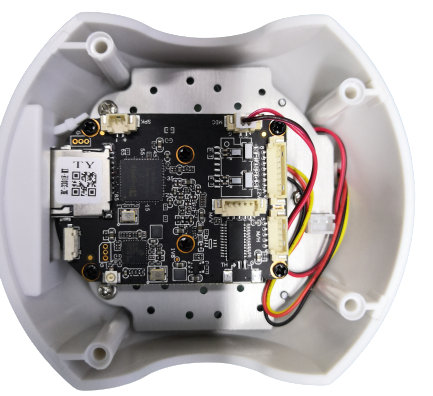

  4、把灯板与主板用4个M2*10的铜柱锁在一起,主板与灯板用8颗PM2*5的螺丝,把灯板的控制信号线与主板的控制接口插好。

  5、把灯板的透镜卡在灯板上。

  6、清洁前盖玻璃,把灯板用3颗PA3*6锁在前盖上。

  三、上盖加工

涂鸦智能2.5寸WIFI监控小球机上盖加工

  1、把两根5DB天线卡在支架上(一根真,一根假),同时穿好网络尾线,用扎带扎好。

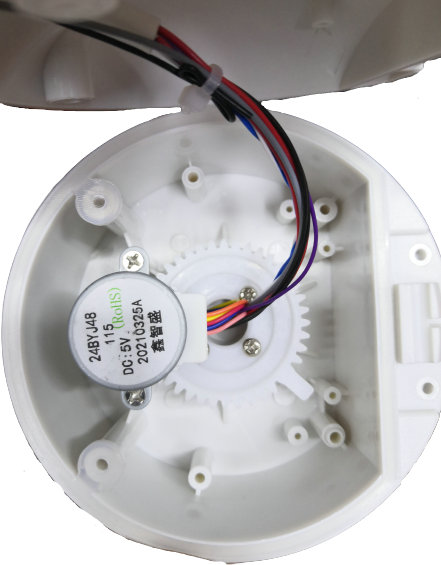

  2、水平电梯主轴装好塑胶齿轮,用1颗PM2*5带弹簧垫片螺丝锁死,打上螺丝胶,然后把电机用2颗KA3*8的螺丝锁在上盖。

  四、组装

涂鸦智能2.5寸WIFI监控小球机组装成品

  1、把天线、尾线、水平电机连接线穿过水平转动齿轮中间,连接线在上部要留出1cm线长,把水平齿轮用3颗PA3*12的螺丝把下体支架锁死,注意水平转动齿轮卡扣方向,并在水平齿轮打上阻尼油,否则水平转动有问题。

  2、把下体支架外部装饰架扣在上盖上。

  3、把尾线的网口,灯板电源插好,水平电机,垂直电机连接线插好,天线端子插好,然后端子打红胶固定,整理好各种连接线,用扎带扎好,绑好干燥剂。

  4、装好前后盖防水圈,把前后盖用4颗PA3*12螺丝锁死。

  5、上盖与支架部分装好防水圈,在前部用2颗KA3*8的螺丝锁死,后部用2颗PA3*12螺丝锁死。

  6、把支架海绵垫装好。组装完成。

  五、测试

涂鸦智能2.5寸WIFI监控小球机产测工具

  1、接通DC12V电源,插好网线。

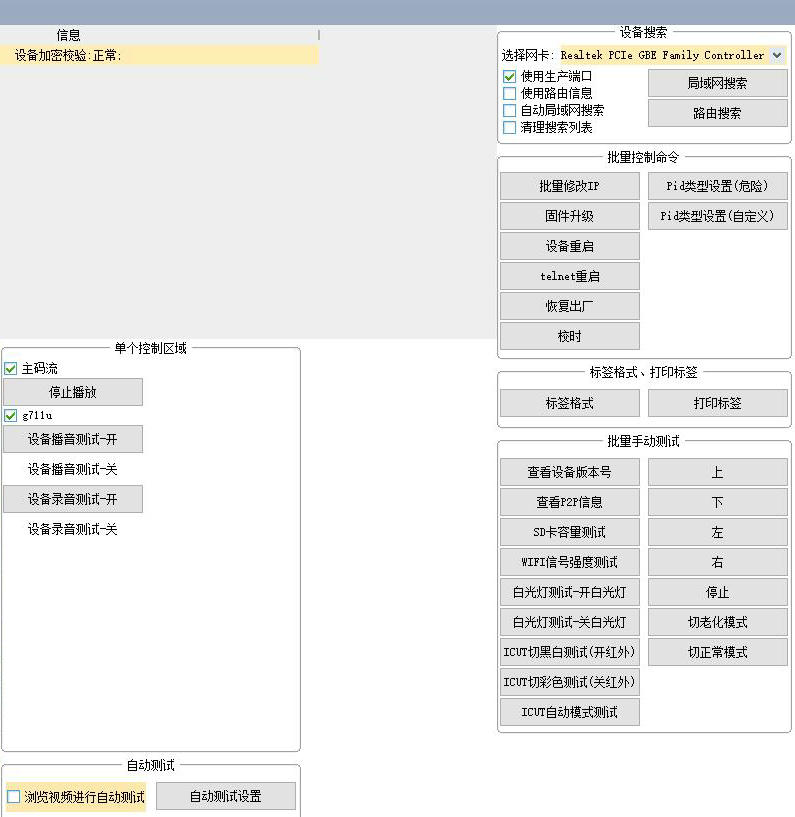

  2、打开产测工具,进行参数设置。

  3、用产测工具进行设备测试。

  4、老化测试。

  5、手机用APP连接测试。

  6、设备恢复出厂值。

  材料清单及描述规格用量(材料价格与厂家暂时保密)


主材
部件名称 描述 厂家 价格
外壳套件 主体外壳,支架,上盖前后盖及塑胶配件齿轮等
模组 T31小黄人模组3MP
电机套件 5V垂直水平电机一套
5DB天线 线长340mm,真假各一根
咪头 —33DB全指向防水线长120mm
喇叭 8欧2W直径30mm防水喇叭
镜头 3MP 2.8mm M12小镜头
IR-CUT 正序塑钢小IR-CUT
双光灯板 硬光敏高电平,四颗白光四颗红外
红外控制信号线 3P-5P 1.25线长110mm
网络尾线 9芯网络尾线,配8P1.25端子,2P2.0端子
支架海绵
包装彩盒
螺丝铜柱
KA3*8螺丝 8颗
PA3*12螺丝 5颗
PA3*6螺丝 3颗
PM2*3.5螺丝 2颗
PM2*5螺丝 8颗
PM2.5*5螺丝 2颗
PM2*5螺丝 1颗,带弹簧垫片
KM2*5 1颗
M2*10铜柱 4颗
螺丝包 PA3*16带胶塞4颗
辅材
螺丝胶
红胶
硅胶
扎带
干燥剂
