监控系统电源和电源线使用与选择

  监控系统中摄像机的电源供电是保证监控设备正常可靠运行的前提,如何合理布置监控系统的电源和选择电源线,在视频监控系统中显得至关重要。本期我们就来弄清楚监控电源应用。

  一、电源的设置

  摄像机的电源设置根据摄像机是在控制主机边上还是比较远的距离,如果比较近的就直接在主机旁边安装大功率的直流稳压电源,将多个摄像机连接到这个电源上,直流电源功率的大于摄像机的功率总和就可以了。

  如果距离较远的应该采用220V交流电源分配到摄像机边上再通过稳压电源进行变压给摄像机供电,220V交流电源线应与视频线距离应大于30公分,避免磁场干扰,影响图像传送质量。

监控系统原理图

  二、电源的选择

  电源线选择要通过计算才可以得到合理的选配,常用的12V供电摄像机的工作电流:

  普通枪机或者半球:工作电流约为200~300mA可以选择500MA-1A的电源

  一体化摄像机:工作电流约为350~400mA可以选择1A的电源

  小型中型红外摄像机:工作电流为600-700mA可以选择1A的电源

  大型的红外摄像机:工作电流1000MA-1200mA可以选择2A的电源

  供电一套监控系统中:摄像机可以单独供电,也可以多个集中供电,如果是多个摄像机集中供电,所需要的电流为多个摄像机电流之和。

  举例

  假设一个监控系统要10台半球摄像机统一公用一个电源,因为一台半球的电流是300-400MA,所以10台摄像机的电流是3000MA-4000MA,就应该选择5A或者6A的电源供电。

  三、电源线线径的选择

  假设四台摄像机到监控距离少于40米,每台摄像机可单独布RVV2×0.5电源线到监控主机并用小型开关电源供电;如果4个半球或者枪机,也可以选择2个12V1A电源或者1个12V2A电源,4个摄像机采用并联取电的方式,比较节省线材;

  如果摄像机的数量较多,8个摄像机,则应采用大功率的12V直流稳压电源集中供电,这个时候由于电流过大,必须考虑电源线上的压降,一般情况下,8个摄像机的系统,最远距离不超过40米的,可以布RVV2*0.75的线材集中供电;如果16路的系统集中供电,就要选择RVV2*1.0的电源线。以上的介绍的是摄像机到监控主机不超过40米距离的电源线的选择。

  如果摄像机到主机的距离超过40米,就要考虑用220V集中供电,到摄像机端进行变压变成12V给摄像机供电。一般情况下,220V供电,只要系统不是太大,8路以下,200米以内的距离,都可以选择RVV2*0.75的线材,如果8路以上,都是大功率的红外摄像机,就要考虑用RVV2*1.0的电源线供电了,另外如果距离更远,为了保证安全,最好用RVV2*1.5的线材。

  四、电源线的选择方法

  1、采用双绞线供电

  五类或五类以上的非屏蔽双绞线作为监控摄像机供电电源线,可以简化布线,但是你要保证传过来的电源符合设备的要求。如设备工作电源是10-12VDC,电流是500MA,双绞线内阻为10Ω/100米(无氧铜实际使用要测量是100m为9.53Ω),若传送的电源是12VDC,考虑到距离电压衰减,要保证设备的使用正常,传送电源在150米以内。

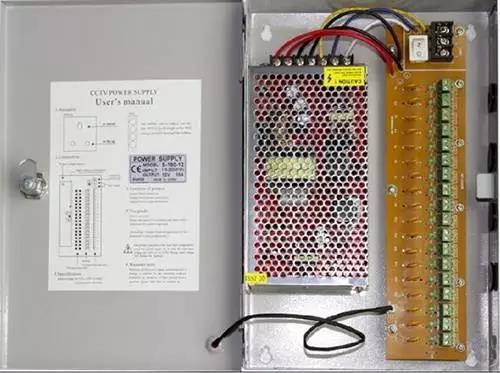

电源箱

  2、独立RVV线供电

  根据终端摄像机的功率大小,一般的固定枪机功率不超过10W,红外枪机一般不超过20W,球机约为35W。单纯从功率上来说,RVV2*0.5的线就足够了,国标0.5的线可以带约1KW的负载。

  远距离,考虑到衰减,建议采用不小于1.0的线。如果摄像机的数量较少(5台以内)且摄像机与监控主机的间隔较近(少于50米),每台摄像机可独自布RVV2×0.5电源线到监控室并用小型变压器供电。

  如果摄像机的数量较多,则应采纳大功率的12V直流稳压电源集中供电。在工过程中,要考虑到悉数摄像机的总功率和由传输线路所形成的电压降(称说“线损”,规格为1m2的铜导线每100m的电阻是1.8Ω)。对于一幢楼的监控,施工时一般用2条2.5-6m2的铜芯双塑线作为电源主线由监控室引至线井,并沿线井走至各摄像机楼层的线井。对楼层各摄像机的供电,可由该层线井引1条RVV2×1或RVV2×1.5(若该层的摄像机数量超越6台)电源线给摄像机供电,或用RVV2×0.5护套线一一引线对应供电。

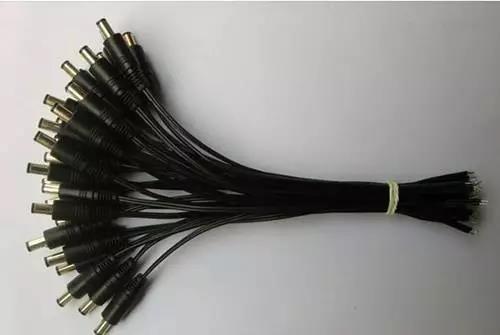

DC电源线

  五、远距离供电怎么办

  当然,对于超过500米以上的距离,我们在使用线的时候,就要大概的估算下它的压降了,好决定用什么线,这里面有个自动计算的公式。

电压计算公式

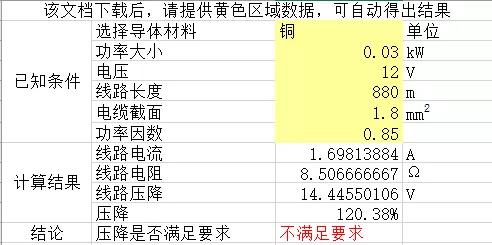

  压降自动计算公式(下载)

  链接:https://pan.baidu.com/s/1QkQ6oxET8af5IPIguCMGtw

  提取码:crak

  有兴趣的朋友可以下载下。

  那么对于超过2公里以上的距离的监控,如何来供电?

  这种情况的话可以使用太阳能供电。

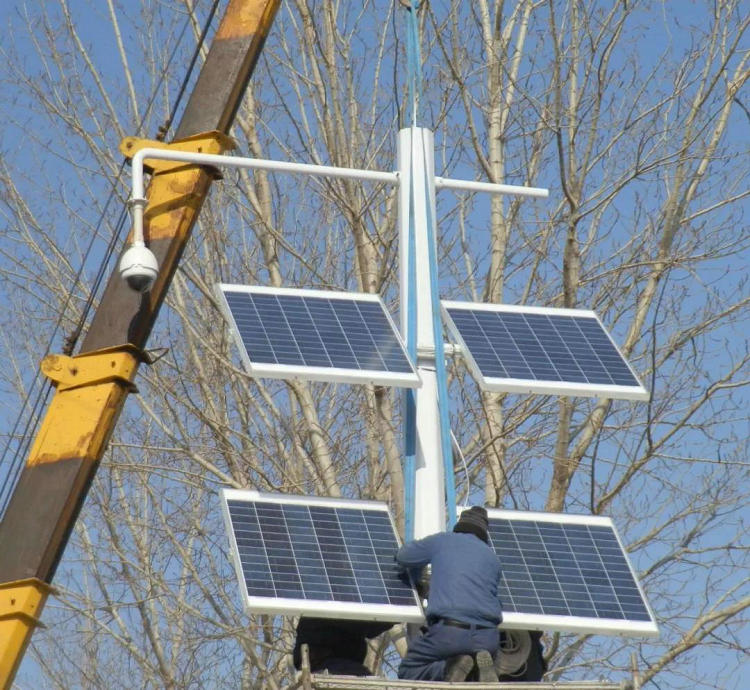

太阳能电源系统

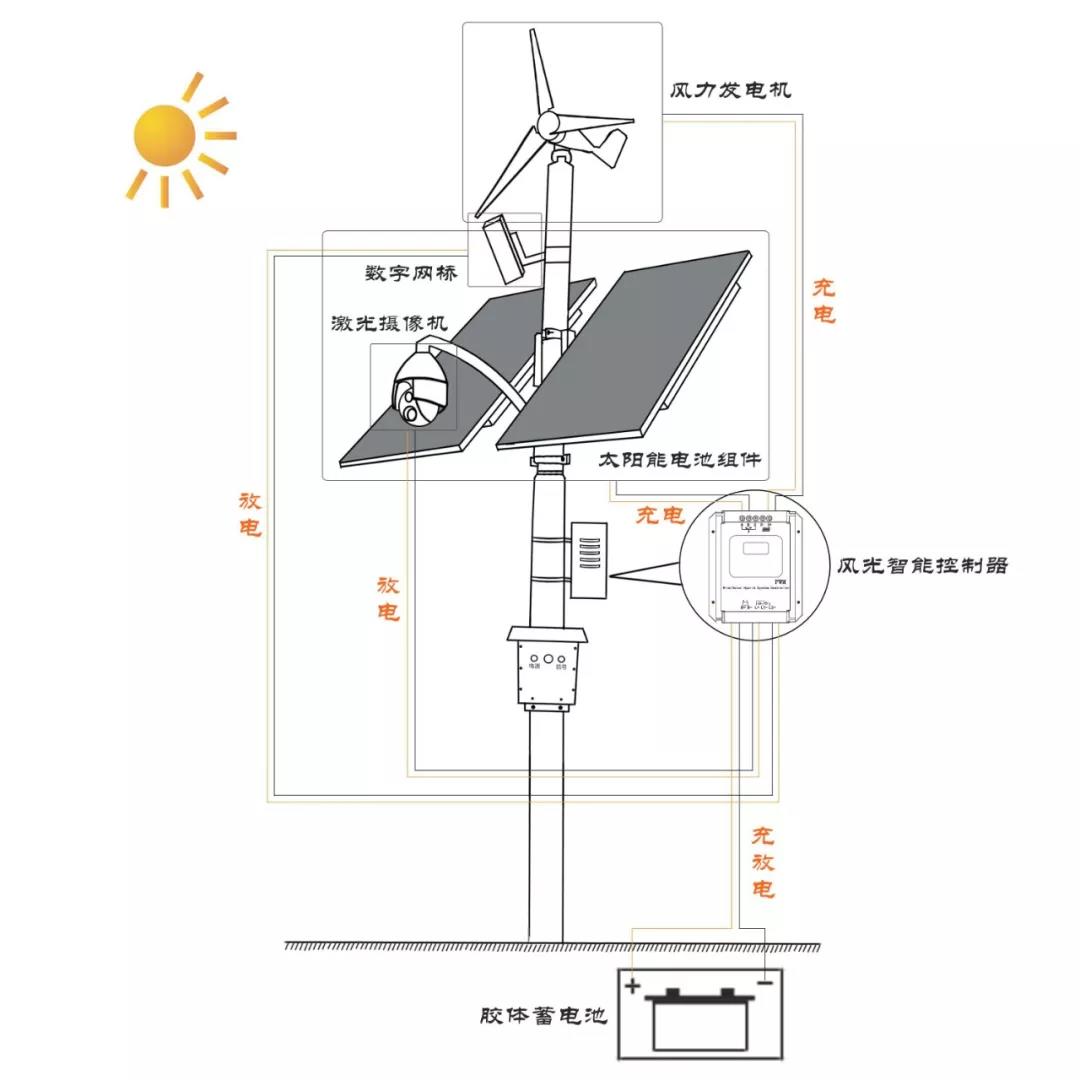

太阳能电源系统拓扑图
