门禁楼宇梯控技术详解

  一、什么是梯控

  梯控是一种电梯控制技术,在原有的电梯上安装一个类似“门禁”的系统装置,只有鉴权通过后才能操作电梯按键,将业主送到其要达到的楼层。

电梯控制技术

  二、楼宇常见梯控名词

  门口机呼梯:单元门口,住户在门口机上鉴权,并呼叫电梯到一楼

  门禁呼梯:轿厢内,住户在门禁上鉴权,自动或手动点亮楼层按钮

  室内机呼梯:室内机点击呼梯按钮,电梯到达指定楼层

  内呼梯控:控制电梯里面的楼层按键的系统,目前常用的呼梯方式

  外呼梯控:控制电梯外面的上下按键的系统

  三、拓扑图

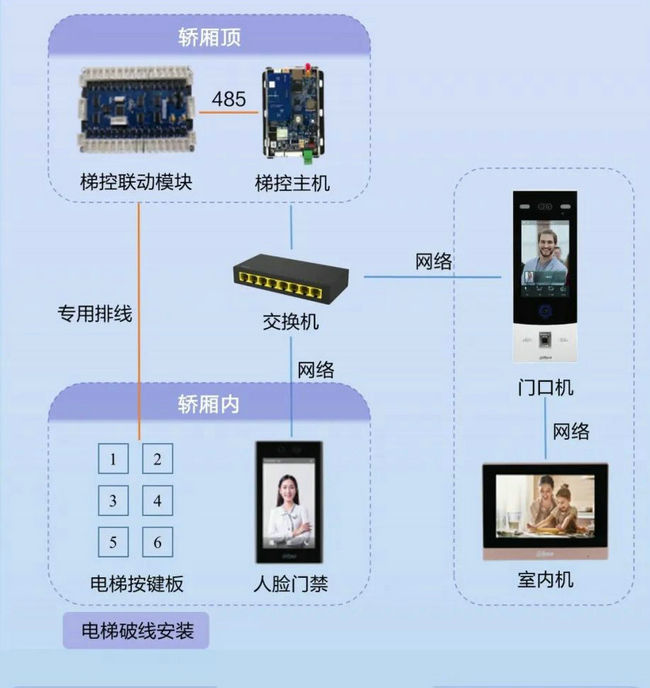

电梯控制技术拓扑图

  拓扑说明:

  梯控主机与联动模块安装在轿厢顶,通过485内部通信,梯控联动模块通过专用排线与电梯按键相连,原电梯按键板需要破线。

  梯控主机通过网络HTTP协议与门口机或门禁连接

  电梯轿厢的网络可以根据实际情况采用有线和无线2种传输方案

  四、梯控业务

  业主回家呼梯:门口机刷卡/刷脸,验证成功--呼梯到门口机楼层,梯控开放业主楼层权限--业主手动点亮楼层,超时后可在轿厢内门禁二次鉴权--二次鉴权后,单层权限自动点亮,多层权限手动点亮

  室内机呼梯:室内机呼叫电梯--门口机接受呼梯命令--电梯权限信息下发给梯控主机--电梯运行住户楼层

  业主互访:业主1呼叫业主2--业主2接听后授权楼层权限--门口机接收呼梯命令--业主2的电梯权限信息下发给梯控主机--开放对应楼层按键

  访客呼梯:门口机呼叫室内机--室内机开锁授权--门口机接收咋样命令--电梯权限信息下发给梯控主机--开放对应楼层按键

  五、相关问题

  一个梯控联动模块可以接多少楼层?

  一个梯控联动模块有36个转接口,根据使用场景区分:

  1、单门单按键板,1-36层:1个主机+1个联动模块;37-72层:1个主机+2个联动模块;

  2、单门双按键板,1-36层:1个主机+2个联动模块;37-72层:1个主机+4个联动模块;、

  3、双门双按键板,1-18层:1个主机+1个联动模块;19-26层:1个主机+2个联动模块;37-54层:1个主机+3个联动模块

  一个梯控主机能控制几台电梯?

  一台

  梯控联动模块是否需要单独供电?

  一个梯控主机可以给两个梯控联动模块供电,三个联动模块以上需要5V电源单独供电

  梯控安装方式

  现有的梯控控制器是干接点断按键线安装,干接点属于无源开关,具有闭合和断开两种状态,主流电梯厂商都可以适配,

  梯控主机和梯控联动模块的区别?

  梯控主机是通讯核心,与门禁/门口机进行协议对接,接收指令并授权给电梯,联动模块为接口板,与电梯按键面板相连

  目前哪些平台能够配套梯控使用?

  ICC支持梯控模块的就可以,人员权限由平台下发到门禁/门口机,门禁/门口机鉴权后与梯控主机通信

  梯控排线数量怎么配?

  12头4芯6米的线,每12个按键一根线电梯所有楼层按钮数量除以12,全误了进位取整。
