摄像机常见参数(分辨率、码流、光学变倍、数字变倍、宽动态、背光补偿)等

  摄像机常见参数(分辨率、码流、光学变倍、数字变倍、宽动态、背光补偿、强光抑制、走廊模式、IP防水等级等)之间的关系是什么?每个参数调节对图像的影响是什么?下面结合图片详细介绍一些摄像头的常见参数

  一、分辨率和码率的关系

  分辨率:是图像精细程度的度量方法,指单位长度内包含像素点的数量。录像编码分辨率与IP设备有关。

  码率:将图像压缩后形成的数据,单位是kbps。

  常见的分辨率与码率的关系:

  H265 smart265 H264 smart264
4CIF 1M 0.8M 1M 0.8M
100W 1M 0.8M 2M 1.4M
200W 2M 1.4M 4M 2M
300W 3M 1.8M 6M 2.86M
500W 4M 2M 8M 3.6M
800W 6M 2.86M 12M 5.1M
1200W 8M 3.6M 16M 6.4M

  注:上表仅供参考,smart264\smart265是海康独有的编码方式,需要后端支持对应方式解码。

  如果码率过低,会影响画面清晰度,特别在运动画面时,图像有马赛克、噪点等;如果码率真太高,又会占用录像存储空间,码率调到适中即可。大家可以看下下面两张对比图效果:

正常码率图像
分辨率1080P,匹配的码率上限效果

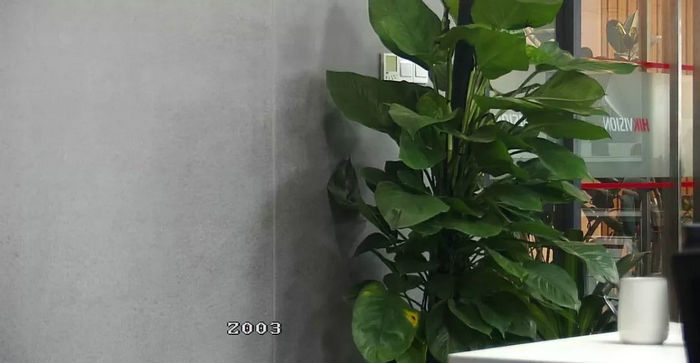

码率过低时图像马赛克
码率过低,画面出现马赛克

  二、变码率与定码率的区别

  在设备的配置中,码率类型可设置为变码率或者定码率。

  定码率:视频码率在设定值附近相对固定,不会大范围波动,在分辨率与码率匹配的情况下,可以保证较好的成像效果,推荐使用。

  变码率:视频码率在设定值以下根据环境复杂度波动,相对节省存储空间,但在环境有较大变化的情况下,可能会有马赛克。

  三、光学变倍和数字变倍的区别

  变倍分为光学变倍和数字变倍。

  光学变倍:焦距变大,变倍的同时像素总数不变,图像清晰度不会下降,看得更远。

  数字变倍:焦距不变,变倍的同时像素总数减少,图像清晰度下降,只是电子放大。

  下面我们通过图片来看下对应效果及区别吧:

摄像机原始图像
摄像机原始图像

光学变倍效果
光学变倍效果

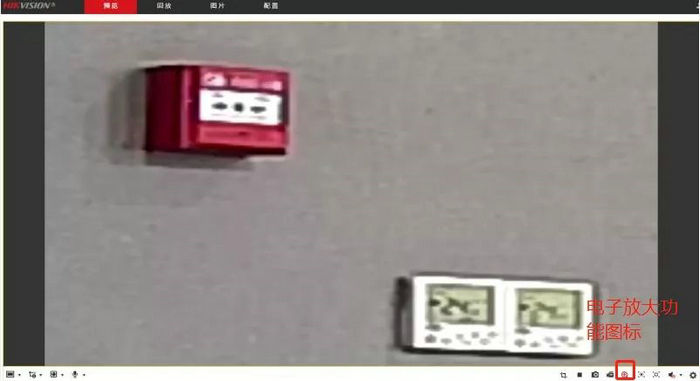

数字变倍效果
数字变倍(电子放大)效果

  四、帧率与I帧间隔

  帧率:指每秒的视频帧数,用于测量显示帧数的量度,单位为fps。视频帧率与IP 设备有关。降低帧率会导致画面卡顿,一般以默认设置即可,不建议做改动。

  I帧间隔:前后两个关键帧之间的帧数。较大或较小是都可能影响图像质量,建议默认即可。

  五、镜像与旋转功能

  镜像:实现图像的上下/左右/中心翻转,其中中心翻转是指上下翻转的同时又实现左右的翻转。

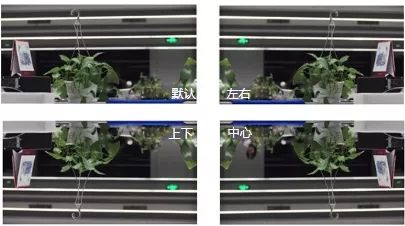

摄像机镜像效果图
  镜像的几种效果

  旋转:即走廊模式,适用于走廊通道等垂直方向上狭长的场景,使用时需要摄像机需要旋转90度安装。主要用在室内支持三轴调节的半球上。

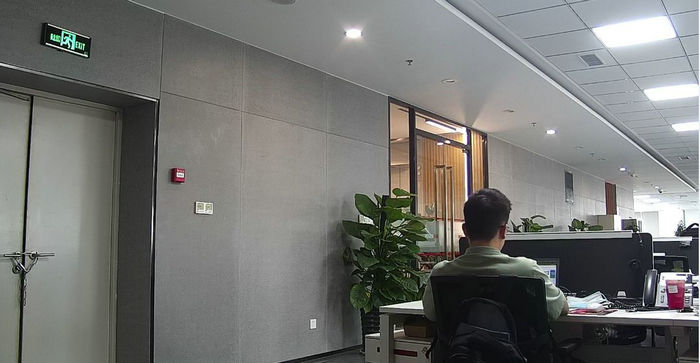

摄像机正常图像
原始图像

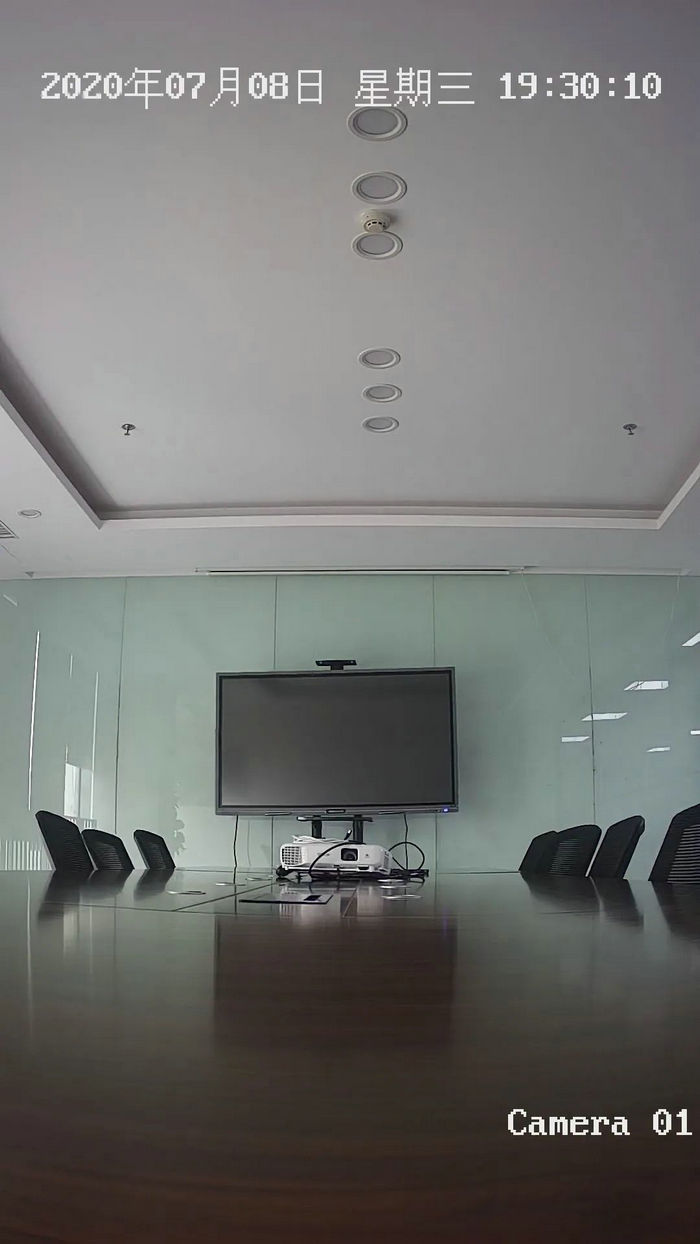

摄像机走廊模式图像
走廊模式图像

  六、背光补偿/宽动态/强光抑制

  背光补偿:在背光场景下可以设置一个区域作为标准,让摄像机进行曝光调节输出合适的图像。背光补偿往往针对目标图像的特定区域有效。

  注意:因为亮度是整个画面同时提升,提升后,可能出现前景亮度合适,背景亮度却过曝的情况。宽动态技术比背光补偿更为有效的方案,不局限于目标图像的特定区域。

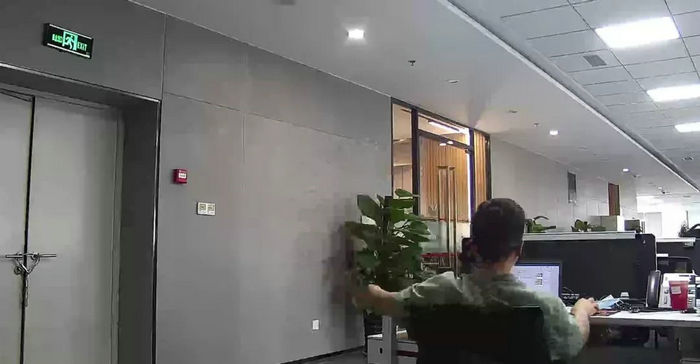

摄像机背光补偿

  宽动态:宽动态的适用场景和背光补偿其实是相同的,不过宽动态能够使图像兼顾原先图像中亮和暗的部分。宽动态可获得比背光补偿技术更加清新、艳丽的图像。

摄像机宽动态

  强光抑制:强光抑制主要使用在道路监控的车牌捕获过程中,夜晚车辆前灯开启,强光导致车牌部分无法看清,开启此功能,可以对强光点进行适当抑制,使其它区域获得一定的补偿以获得更清晰的图像。该功能最常用于夜间看清车牌号。

摄像机强光抑制

  七、防水等级

摄像机防水等级

  IP防水等级

  是有两个数字组成,数字,防护等级。

  第一个数字表示防尘、防止外物侵入的等级

数字 防护范围 说明
0 无防护 无防护 对外界的人或物无特殊的防护
1 防止直径大于50mm的固体外物侵入 防止人体(如手掌)因意外而接触到电器内部的零件,防止较大尺寸(直径大于50mm)的外物侵入
2 防止直径大于12.5mm的固体外物侵入 防止人的手指接触到电器内部的零件,防止中等尺寸(直径大于12.5mm)的外物侵入
3 防止直径大于2.5mm的固体外物侵入 防止直径大于2.5mm的固体外物侵入 防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4 防止直径大于1.0mm的固体外物侵入 防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5 防止外物及灰尘 完全防止外物侵入,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响电器的正常运作
6 防止外物及灰尘  完全防止外物及灰尘侵入完全防止外物及灰尘侵入

  第二个数字表示防湿气、防水侵入的等级

数字 防护范围 说明
0 无防护 对水或湿气无特殊的防护
1  防止水滴浸入防止水滴浸入 垂直落下的水滴(如凝结水)不会对电器造成损坏
2 倾斜15度时,仍可防止水滴浸入 当电器由垂直倾斜至15度时,滴水不会对电器造成损坏
3 防止喷洒的水浸入 防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4 防止飞溅的水浸入  防止各个方向飞溅而来的水侵入电器而造成损坏防止各个方向飞溅而来的水侵入电器而造成损坏
5 防止喷射的水浸入 防止喷射的水浸入 防持续至少3分钟的低压喷水
6  防止大浪浸入防止大浪浸入 防持续至少3分钟的大量喷水 防持续至少3分钟的大量喷水
7 防止浸水时水的浸入 在深达1米的水中防30分钟的浸泡影响
8 防止沉没时水的浸入 在深度超过1米的水中防持续浸泡影响。准确的条件由制造商针对各设备指定

  室外使用的摄像机防护等级需满足IP66及以上等级。
