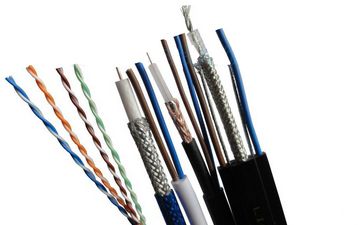

各种安防施工监控线材的选择

  相信各位安防人在工程中或设备的使用中,都会碰到很多类似这些关于布线的问题。在这里,小编来跟大家好好讲一讲如何选择合适的布线方案。

  一、电源线

  目前监控行业采用的电源线一般规格为:RVV2*0.5,RVV2*0.75,RVV2*1.0,如:RVV2*1.5 ——2表示2根线芯,1.5表示一根线芯的截面积(单位是㎜²)用集中供电电源供电时,负载数量越多,考虑到压降,需要提升对电源,线材的要求,一般情况下接入8个以上摄像机,监控距离≦20米时需选择2*0.75电源线,监控距离≦40米时需选择2*1.0电源线,超过40米不建议用集中供电方式供电。

  注意:

  1.根据国家有关标准,小于等于30V电压下,总功率要求不大于100W,比如DC12V,总电流不大于8A;

  2.不论供电距离有多长,都要去负载电压不得低于用电设备要求的电压范围,长距离供电无法达到用电设备的额定电压时,建议缩短供电距离;

安防线材之电源线

  二、视频线

  推荐使用SYV75欧姆系列同轴电缆,SYV75-3/7:75代表阻抗为75欧姆,-3代表5/7指绝缘外径。线材的粗细传输距离参考如下:

  当0m<距离≤200m时,请选用SYV-75-5(96编)同轴电缆。

  当200m<距离≤350m时,请选用SYV-75-5(128编)同轴电缆。

  当350m<距离≤500m时,请选用SYV-75-7同轴电缆。

  SYV:全称实心聚乙烯绝缘射频同轴电缆。S-同轴射频电缆,Y-聚乙烯,V-聚氯乙烯。

安防线材之视频线

  三、网线

  按电气性能划分的话,常用的网线主要包括超五类、六类和超六类。类型数字越大,版本越新、技术越先进、带宽也越宽。推荐使用用于运行100M/1000Mbps以太网的非屏蔽超5类/6类双绞线。对于干扰性特别强的环境,如电厂、变电站、大型电子设备、电磁炉、微波炉等地方就需要选择屏蔽网线。如果是电梯布线,就需要选择带钢丝的电梯专用网线。

  注意:

  1.要达到千兆网络,网线,水晶头,交换设备等均需满足千兆标准。

  2.网线传输距离不能超过100米,否则会导致数据丢包,视频信号时断时续,甚至无法正常连接。超过100 米可用交换机连接加长,每段线路中交换机的数量不多于三个。如果安装环境复杂,存在干扰源就需要使用带屏蔽的网线。

安防线材之网线

  四、光纤

  传输距离太远,需要采用光纤传输方式,光纤以光脉冲的形式来传输信号,因此材质也以玻璃或有机玻璃为主。它由纤维芯、包层和保护套组成。光纤分为单模光纤和多模光纤。监控中多采用单模光纤,配合光电转换器实现信号的传输,最远传输距离可达几十公里,而且传输效果稳定,布线方便。

  五、其他类线缆

  1、RS485线缆:推荐使用2芯屏蔽通信电缆(RVVP)或3类非屏蔽数字通信电缆(UTP)

  2、报警输入线缆:推荐使用双绞线,双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。

  3、报警输出线缆:推荐使用ZR-RVS-2*1.5双绞线。

  4、音频线:推荐使用4芯屏蔽通信电缆(RVVP)或3类非屏蔽数字通信电缆(UTP)。

  5、接地线:接地线必须是 25mm² 以上裸铜软线制成。

  六、布线技巧

  1、室外布线:室外布线可采用架空或地埋的方式,无论是架空或地埋,都要使用穿线管,便于保护线材,也可以使工程项目更加美观。

  2、室内布线:室内布线可采用桥架或线槽,特殊场合需采用镀锌钢管,防爆软管等。天花板、吊顶部位走线可用金属软管或者使用具有阻燃材质的PVC管套管。

  注意:

  线管线槽的标准的选择可依据线管内所穿导线的总面积(含外皮),不超越管子内孔截面面积的70%的极限进行选配。(一般家用监控视频选择16Ф或20Ф的线管即可)
