光纤熔接的详细图文步骤二:光纤熔接

  光纤熔接是不是一门技术,答案是肯定的,很多的小公司刚开始创业阶段就是以光纤熔接开始的,想想10年前的时候,找个熔纤的都很难,现在已经是漫步在大街上了。那么我们作为从业人员,有没有必要学习光纤熔接这门技术呢?如果你把它作为吃饭的工具,还是可以的,学不学,都要了解一下光纤熔接的知识,是非常好的。图片过多,分三篇文章来详细说明,这篇文章为光纤熔接操作。

  步骤12:套光纤热缩套管

套光纤热缩套管

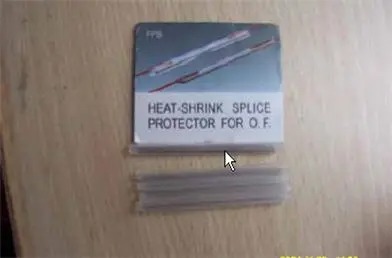

  下图是光纤热缩套管

光纤热缩套管

  步骤13:剥光纤绝缘层

剥光纤绝缘层

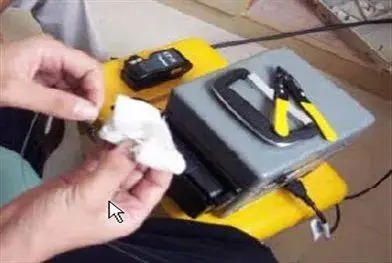

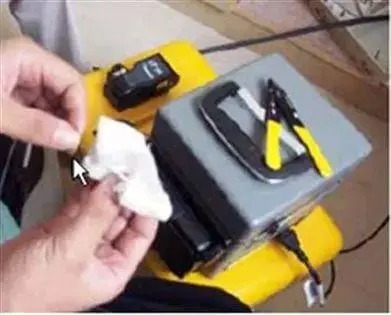

  步骤14:用沾酒精纸巾将光纤擦试干净

光纤擦试干净

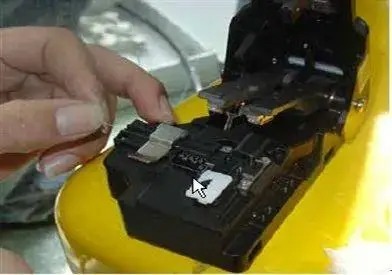

  步骤15:用光纤切割器斩切光纤 (斩切长度要适中)

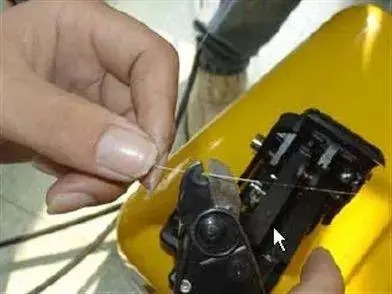

光纤切割器斩切光纤

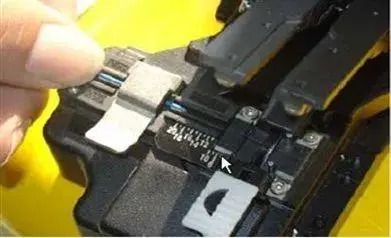

  步骤16:将斩好的光纤放到光纤熔接机的一侧(如下图最好)

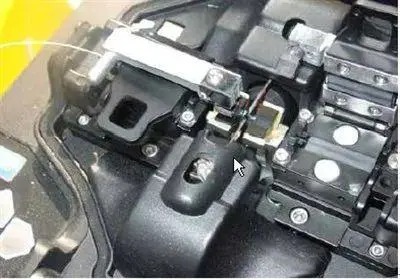

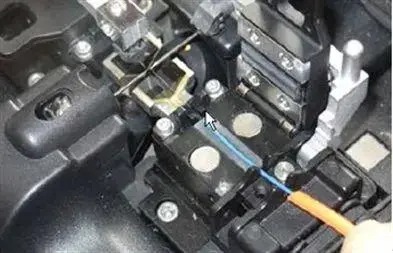

光纤放到光纤熔接机的一侧

  步骤17:固定好光纤

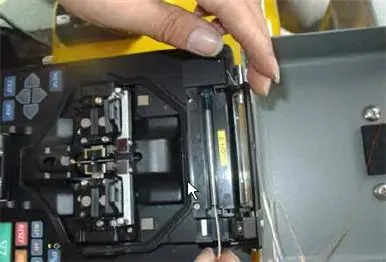

固定好光纤

  步骤18:光纤跳线的加工,居中剪断开做成尾纤(图略)

  步骤19 :剥开尾纤的外保护层,并用剪刀剪断石棉保护层

剪刀剪断石棉保护层

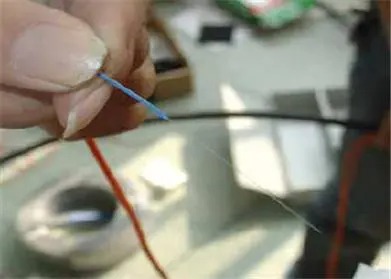

  步骤20:剥好的尾纤内绝缘层与外保护层之间长度至少20cm

剥好的尾纤内绝缘层与外保护层

  步骤21:用沾酒精纸巾将光纤擦试干净

光纤擦试干净

  步骤22:用光纤切割器斩切尾纤 (斩切长度要适中)

光纤切割器斩切尾纤

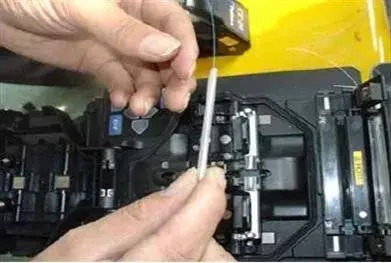

  步骤23:将斩好的尾纤放到光纤熔接机的另一侧(两光纤尽量对齐)

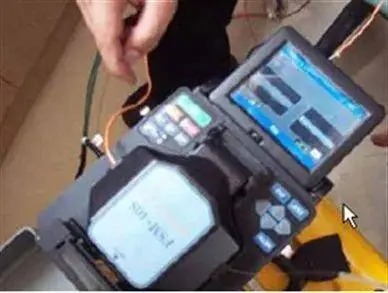

光纤熔接机的另一侧

  步骤24:固定光纤跳线

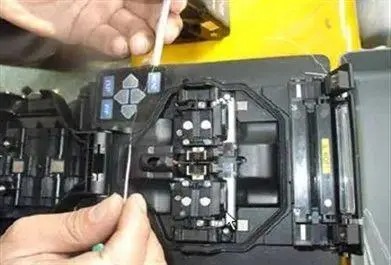

固定光纤跳线

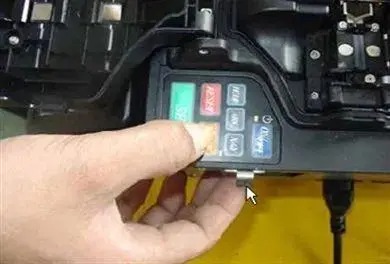

  步骤25:按“SET”键开始熔接光纤

熔接光纤

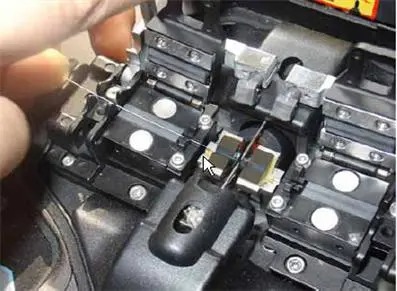

  步骤26:光纤 X、Y 轴自动调节

光纤 X、Y 轴自动调节

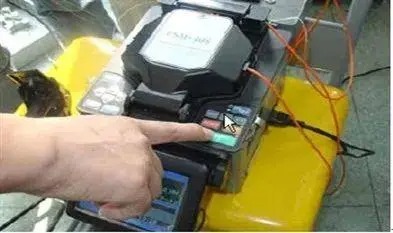

  步骤27:熔接结束观察损耗值若熔接不成功会告知塬因

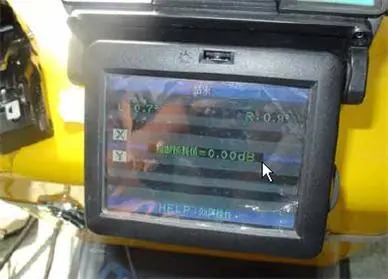

熔接结束观察

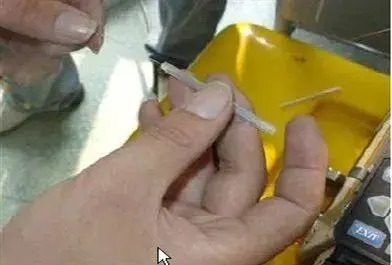

  步骤28:用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度)

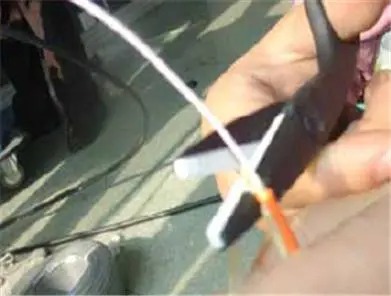

剥掉绝绿层部份

  步骤29:将套好热缩套管的光纤放到加热器中

套好热缩套管的光纤放到加热器中

  步骤30:按“HEAT”键加热

按HEAT键加热

  步骤31:取出已加热好的光纤(以上述项是焊一芯光纤步骤,重复至其他熔接完成)

取出已加热好的光纤

  焊接完成后的安装步骤请看光纤熔接的详细图文步骤三:熔接完成后的安装步骤。
