双光警戒摄像机的原理与接线方法(雄迈模组为例)

  现在很多摄像机,在晚上(环境很暗时),红外灯开启,图像是黑白;但有人经过时,这时白光灯会开启,图像变成彩色,能更清楚的看清楚人脸与着装等。那么实现这个的原理是什么呢?下面就用雄迈的IPC模组为例,看是怎么实现的。

双光警戒摄像机

  灯板是飞洋的双光芯灯板(软光敏高电平);模组为雄迈的3516EV200+IMX335

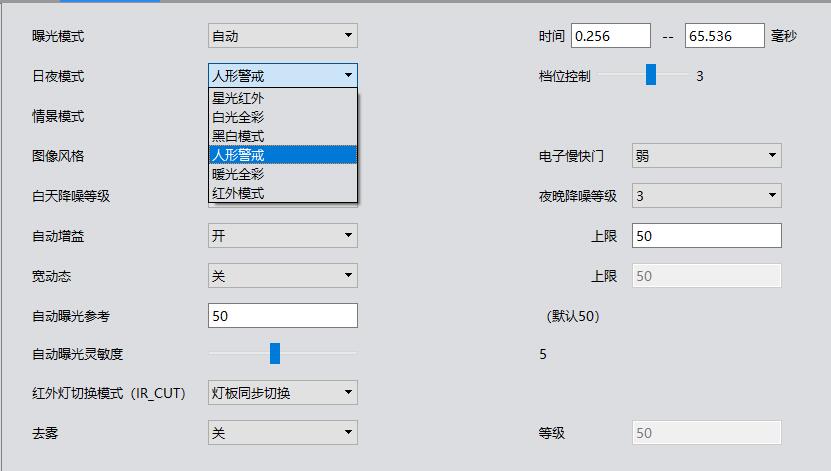

  1、在模组里,把日夜模式改为“智能警戒”,在报警设置里把人形警戒开启;

雄迈模组软件设置智能警戒

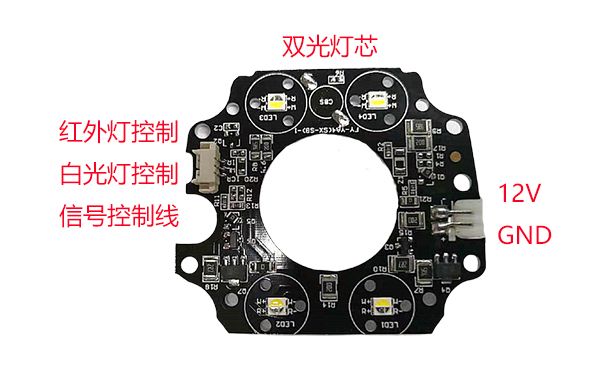

  2、如图灯板,把灯板的3P信号线与模组的信号线连在一起,灯板的红外灯控制接模组的IR控制输出,灯板的白光灯控制接模组的白光灯控制输出(旧模组为第4脚报警输入),信号控制线接模组的IR控制输入。

飞洋高电平软光敏双光灯板接线图

  3、原理:摄像机感光芯片检测到环境光线很暗时,会自动变成黑白,同时模组的IR信号给一个3.3V的高电压,控制灯板红外灯开启;当检测到人形后,报警触发,摄像机自动变成彩色,这时会有一个信号的3.3V给白光灯控制,白光灯开启;当人形检测结束后,会自动变成黑白,红外灯开启。
