光纤怎么跳纤?

光纤整改前后对照表

  见不得那些不规范的布线...

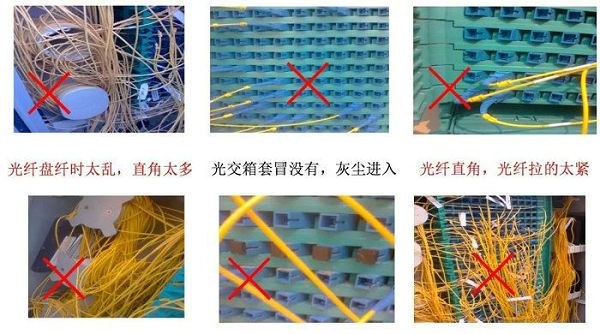

不规范的光纤布线

  跳纤技术规范

  1 跳纤内容步骤:

  第一步:识别光交和机房,找到分光器。

  第二步:识别分光器编号。

  第三步:找到工单上配置的分光器端口。

  第四步:找到通达用户的光缆纤芯纤序的端口。

  第五步:从分光器端口跳接到用户光缆端口。

  2 跳纤基本知识及规范:

  1)跳纤操作必须满足ODF架内、光交、综合箱内整齐、布线美观、便于操作、少占空间的原则。

  2)跳纤长度必须掌握在500mm 余长范围内。

  3)长度不足的跳纤不得使用,不允许使用法兰盘连接两段跳纤。

  4)各跳纤应确保各处曲率半径大于400mm。

  5)走纤一般性的要求:

  ①对于上走线的光纤,应在ODF架外侧下线,选择余纤量最适合的盘纤柱,并在ODF架内侧向上走纤,水平走于ODM下沿,垂直上至对应的端子。

  ②一根跳纤只允许在ODF架内一次上走(沿ODF架外侧)、一次上走(沿ODF架内侧),走一个盘纤柱,严禁在多个盘纤柱间缠绕、交叉、悬挂,即每个盘纤柱上沿不得有纤缠绕。

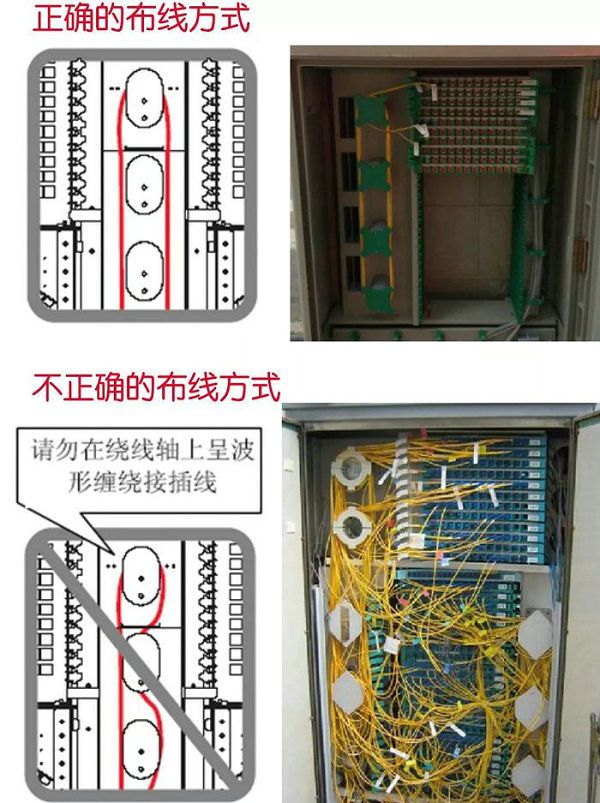

正确的光纤布线方式

  ③现场具体情况,应在适应初对跳纤进行整理后绑扎规定。

  ④所有跳纤必须在ODF架内布放,严禁架外布放、飞线等现象的发生。

  ⑤对应急使用的超长跳纤应当按照规则挂在里纤盘上,不得对以后跳纤造成影响。

  3 跳纤类型及长度控制:

  1)根据分光器及分纤盒上的法兰头选用相对应的跳纤(SC-SC、FC-FC、SC-FC)

  2)分光器至用户光缆的跳纤,长度余长控制在50CM以内,一般选用1米、2米、2米5、3米的尾纤。

  3)用户终端盒内ONU与光纤端子跳纤一般选用50CM的短尾纤。

  4 跳纤标签管理及规范:

  1)所有的跳纤标签必须用机打标签,不允许手写。

  2)机房、光交、楼道内,分光器至用户皮线光缆的跳纤两端都需要黏贴标签。

  3)完成后的效果是:统一规范长度,按端子位置间隙,标签不交错叠层。

  4)正面为光路名称,反面为光路编码及条形码,朝向统一。

  5)变迁文字随尾纤下垂,自然朝上。

  5 进行必要光路测试:

  每段光路跳纤完成后需要进行测试,测试步骤如下:

  1)用光功仪表测试分光器出口1490波长,光功率应小于-22dB。

  2)用户端用光功仪表1490波长进行测试,收光功率应小于-23dB,ONU最大灵敏度一般为-24dB。

  3)用ONU设备为用户进行上网调试。

  4)如出现收不到光,可以通过可视光源(红光)进行判断是否错纤。

  5)若没有错纤但仍收无光,活损耗大的时候,ONU无法正常工作,可告知光缆维护部门处理。

  6 资源管理

  严禁擅自改变施工单的配纤的纤序,装移维护过程需变更光路资源,在工单上记录光路的相关信息,及时反馈给资源部门进行更新。

  跳纤注意事项

  1 尾纤的种类及用途:

  根据现有的ODF架及设备端口标准,跳纤可分为如下几种类型:

  (1)按接口类型:尾纤接口可分为FC、SC、LC三种接口,组合在一起两头分别为:FC-FC、SC-SC、LC-LC、FC-SC、FC-LC、SC-LC,共计六种跳纤类型。

  (2)按接口长度:尾纤有1.5米、2米、3米、5米、10米、15米、20米不等。我们目前经常用到的一般为3 米、5米、10米、15米及20米。

  (3)用途:FC接口用于ODF架连接远端纤芯;SC接口用于ODF架(较少)和设备上,如EPON中的OLT和ONU设备接口、光电转换器接口等;LC接口仅用于设备的接口上。三种纤芯接口中的二种组合在一起,实现了ODF到ODF架之间、ODF架到设备之间及设备与设备之间的物理连接。

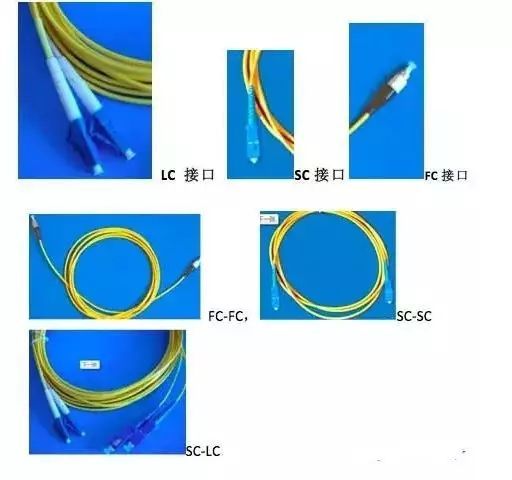

各种光纤接口

  2 跳纤前现场外的准备工作及注意事项:

  由于跳纤之前,一般是根据业务的需要,才会有跳纤的需求。但不同的需求,跳接的设备是不同,需要做的准备工作也就不同。因此,在跳纤之前一定要有清晰的工作思路,明确的工作目标,不然,就会出现跳纤没带对或没带齐等情况出现,从而使工作任务无法按时完成,工作目标无法按时实现,影响公司业务的开展。因此,跳纤前的准备工作对工作目标的实现至关重要。现场外的准备工作一般在机房外,需作如下准备,最后是需要注意的事项。

  1)跳纤前现场外准备工作:

  ①工作思路准备:跳接的目的是什么?需要跳接的是什么设备?设备是什么接口?需要用到什么类型的跳纤?是否需要准备光模块?是否需要其它的工具?这些都是需要事先考虑好的。

  ② 工具准备:光功率计(包括测试用的跳纤)、红光笔、管套、标签纸、油性笔、记事本、钳子、电胶布。

  ③ 材料准备:跳纤、光模块,相应材料的数量、类型或长度按需求而定。

  ④盘面信息准备:如是不同机房之间的互联,需先了解机房盘面的相关信息,并记于记事本上。

  2)跳纤前现场外注意事项:

  ①如需带模块,应注意模块的类型、距离、波长等参数;

  ②纤芯应注意接口类型、长度,并注意是否需要跨机柜、机柜之间相隔有多远、是否需要走配线架等。

  ③注意带备用模块及跳纤,至少需准备备用模块一个及相应的跳纤一对。

  3 跳纤前现场中的准备工作:

  ①将尾纤带子解开,二条尾纤分别展开,完全展开后,相同的接口并在一起,理顺后用电胶布将二条跳纤捆在一起;

  ②如是跳接不同机房的纤芯,可先电话联系远端机房的同事,测试尾纤能否正常使用、ODF架盘面是否有误,并测试线缆光耗损是否正常;如是现场所在机房的设备互联,接上相关设备,测试尾纤能否正常使用;

  ③用记事本抄下即将用到的模块的序列号、纤芯的长度、类型,以方便资产的管理。

  4 跳纤中现场的注意事项:

  ①跳接时分为三种情况:同一机柜跳接、相邻机柜跳接和跨机柜跳接。不同之处在于跨机柜的尾纤在跨越机柜时要使用套管保护起来,有配线架的要走配线架。

  ②尾纤接入时先将纤芯的一端接入设备,另一端从面向机柜的左侧走线,多余的尾纤绕缠成圆圈状(不可对叠成直线状),并用电胶布缠好;再将另一端接入设备或ODF架,ODF架处从ODF架的左边侧面孔内进线,不能出现飞线的现象。

  ③跳好纤芯后应贴上标签纸,按命名要求打上标签。

  ④打好标签后,要做好ODF架纤芯使用情况的登记工作,如跳接了主干纤芯,应将主干纤芯的使用情况(标签纸上所写的本端、对端信息),并用记事本记录下来。

  ⑤将模块及尾纤的保护帽收集起来,放于机柜最下方小盒子内,方便以后使用。

  5 跳纤后的收尾工作:

  离开机房前:

  ①联系相关同事,测试纤芯是否已通,跳接目标是否已完成;

  ②确认跳纤工作顺利完成后,进行现场工具整理,并清理尾纤包装袋等垃圾,保持机房环境整洁;

  ③关好机房电灯之间,再次检查是否有东西落在机房,离开时注意锁好机房门。

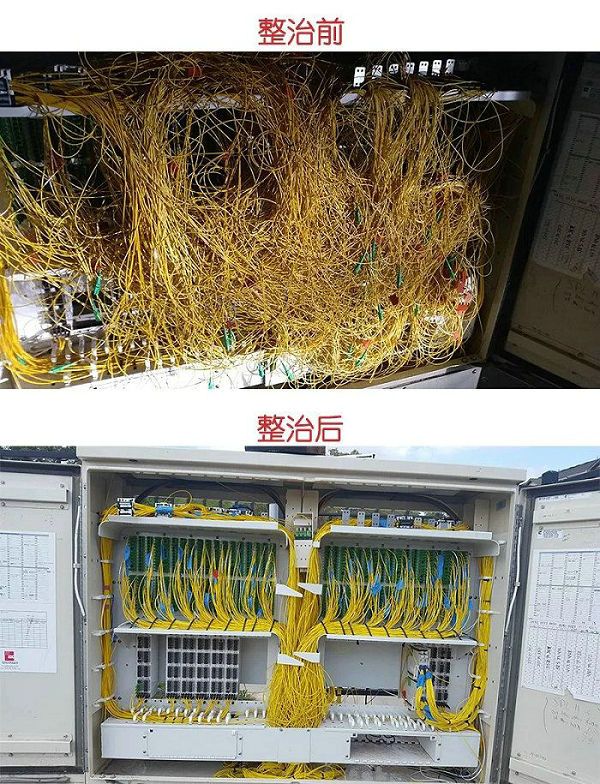

光纤分光器整改前后对比图
