市面上常见拾音头与带音频接口网络摄像头的接法

  市场上的拾音头形形色色,千奇百怪,用户在使用带音频的网络摄像头是,怎么把拾音头接入到摄像头里呢,下面告诉大家如何将拾音头接入网络摄像头里。

  一、常见拾音器及接口形态

  市场上现有常见拾音器形态有:

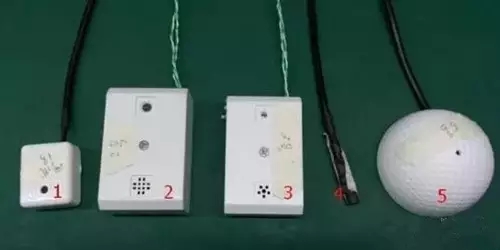

常见拾音器外观图

  对应接口形态:

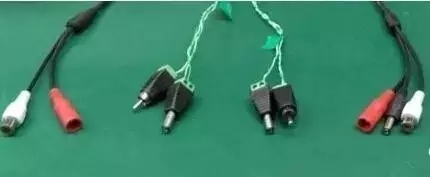

常见拾音器接口图

  网络摄像机尾线接头形态,则配有拾音器音频接头,接头如下图:

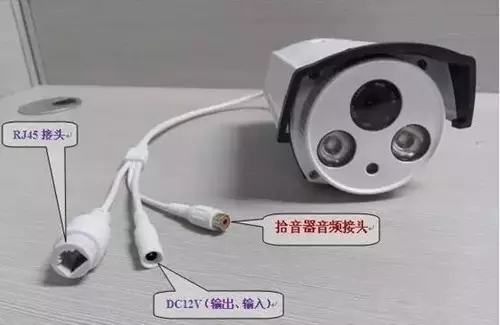

带音频网络摄像头接口图

  接头说明:

  1、RJ45接头,是接插网络水晶头。

  用于传输摄像机录取的音、视频网络信号;

  2、DC12V接头,是摄像机电源输入接口(5.5mm(母座)接口),可以外接12v电源;

  当RJ45接头连接交换机(标准POE或SPOE)时,可以给拾音器或者其他12v弱电设备作为供电接口使用;

  3、拾音器音频接头,是常见的音视频莲花接头(母座),用于连接拾音器录取的音频模拟信号。

  二、拾音器常用供电方式

  1、摄像机、拾音器各自独立供电:

  使用两个12V电源或2路集中供电电源(限制20米内);

  2、三通头共享供电:

  1个12V电源或1路集中供电电源,限制20米内;

  3、SPOE交换机供电:

  标准100米以内、超远200米以内。

  一、摄像机、拾音器各自独立供电连接示范

摄像头与拾音器单独供电连接示意图

  连接说明:

  (1)用两个12V电源分别接入摄像机和拾音器;(2)—用一个莲花转接头将摄像机、拾音器的信号线连起来即可。

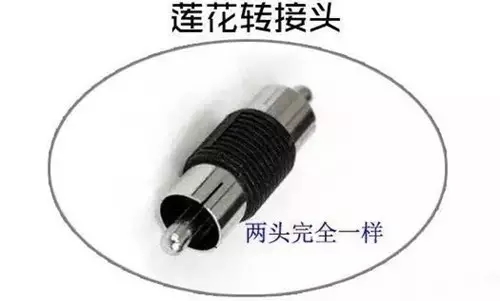

莲花转换图

  二、三通头 加 1个12V电源,一拖二共享供电连接示范

  自制接头类拾音器与自带接头类拾音器(电源一拖二共享供电):

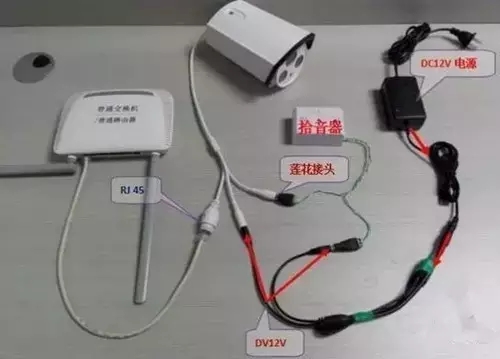

自制一拖二摄像头与拾音器供电示意图

  连接说明:

  1)用网线将摄像机RJ45接头连到交换机/路由器网口;

  2)手工做好拾音器音频信号莲花接头(公),然后接到摄像机尾线的莲花头母座(自带接头类拾音器不需要此步);

  3)电源方面,用一条一拖二的(一母两公)分接电源线,将电源分别接入摄像机与拾音器的电源接口,实现12V DC电源同时给摄像机、拾音器供电。

  此处,拾音器电源线接的是DC电源母座(类似于摄像机尾线DC母座)。

  三、SPOE交换机供电(标准100米以内、超远200米)连接示范

  自制接头类拾音器与自带接头类拾音器(SPOE交换机供电):

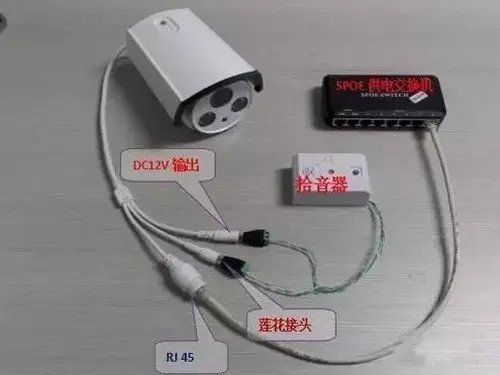

SPOE交换机供电摄像头与拾音头连接示意图

  连接说明:

  1)用网线将摄像机RJ45接头连到SPOE供电交换机供电网口;—手工做好拾音器电源接头(公)并插到摄像机尾线DC12V母座(利用摄像机尾线DC输出给拾音器供电);

  2)手工做好拾音器音频信号莲花接头(公),然后接到摄像机尾线的莲花头母座即可(自带接头类拾音器不需要此步);

  3)电源:用一个转接头将拾音器电源母座连到摄像机尾线DC母座(利用摄像机尾线DC输出给拾音器供电)。
